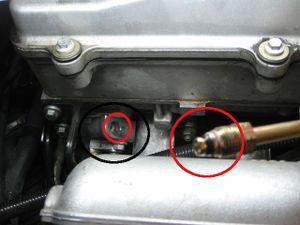

[[Image:Td5KAnschlussblock 1.jpg|thumb|left|Anschlussblock]]Der Kraftstoffanschlussblock (schwarz) sitzt von vorne gesehen links (Beifahrerseite) seitlich am Motor. Durch ihn tritt der Diesel in den Zylinderkopf ein. Der Druck, der an den Einspritzdüsen anliegt, wird durch den Druckregler, der ebenfalls am Anschlussblock sitzt, auf 4 bar stabilisiert. Er regelt diesen Druck indem er die Rückfluss zum Kraftstoffkühler reduziert. Weiterhin befindet auch der Kraftstofftemperaturfühler an diesem Block.{{Absatz-Links}} | [[Image:Td5KAnschlussblock 1.jpg|thumb|left|Anschlussblock]]Der Kraftstoffanschlussblock (schwarz) sitzt von vorne gesehen links (Beifahrerseite) seitlich am Motor. Durch ihn tritt der Diesel in den Zylinderkopf ein. Der Druck, der an den Einspritzdüsen anliegt, wird durch den Druckregler, der ebenfalls am Anschlussblock sitzt, auf 4 bar stabilisiert. Er regelt diesen Druck indem er die Rückfluss zum Kraftstoffkühler reduziert. Weiterhin befindet auch der Kraftstofftemperaturfühler an diesem Block.{{Absatz-Links}} | ||

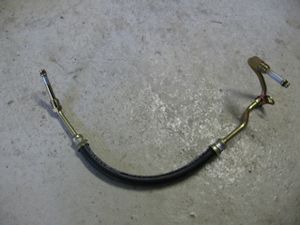

[[Image:Td5KAnschlussblock 2.jpg|thumb|left|Schlauch Dieselrückführung]]Ab Motorversion [[Motorversion identifizieren|15P]] gibt es eine externe Dieselrückführung. Dies ist der Schlauch dazu. | [[Image:Td5KAnschlussblock 2.jpg|thumb|left|Schlauch Dieselrückführung]]Ab Motorversion [[Motorversion identifizieren|15P]] gibt es eine externe Dieselrückführung. Dies ist der Schlauch dazu. | ||
{{Absatz-Links}} | {{Absatz-Links}} | ||
=== Fehlersymptome === | === Fehlersymptome === | ||

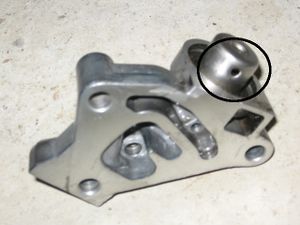

[[Image:Td5KAnschlussblock 3.jpg|thumb|left|Td5 Anschlussblock demontiert]] | [[Image:Td5KAnschlussblock 3.jpg|thumb|left|Td5 Anschlussblock demontiert]] | ||
* Druckdose: aus der Membran des Druckreglers tritt Diesel aus. | |||
* Anschlussblock: aus der Metalldichtung zwischen Block und Motor tritt Diesel aus | |||
{{Absatz-Links}} | {{Absatz-Links}} | ||
Version vom 28. Januar 2012, 22:55 Uhr
Diese Anleitung beschreibt sowohl den Austausch der Druckdose, die am Kraftstoffanschlussblock sitzt als auch den Wechsel des gesamten Blocks.
| Kurz & Knapp | |
|---|---|
| Fahrzeug | Defender TD5 ab MJ 2002 |
| Kategorie | B |
| Zeitaufwand | 1 Std. (Wenn der Dieselrückführschlauch mit gewechselt wird 30 Min. länger. |
| Werkzeug |
|
| Ersatzteile | Für den Wechsel des gesamten Blocks:
Für den alleinigen Tausch der Druckdose:
|
Beschreibung
Der Kraftstoffanschlussblock (schwarz) sitzt von vorne gesehen links (Beifahrerseite) seitlich am Motor. Durch ihn tritt der Diesel in den Zylinderkopf ein. Der Druck, der an den Einspritzdüsen anliegt, wird durch den Druckregler, der ebenfalls am Anschlussblock sitzt, auf 4 bar stabilisiert. Er regelt diesen Druck indem er die Rückfluss zum Kraftstoffkühler reduziert. Weiterhin befindet auch der Kraftstofftemperaturfühler an diesem Block.
Fehlersymptome
- Druckdose: aus der Membran des Druckreglers tritt Diesel aus.
- Anschlussblock: aus der Metalldichtung zwischen Block und Motor tritt Diesel aus
Arbeitsschritte
| Arbeitsschritte | Bild |
|---|---|
| Motorschallschutz entfernen (3 x 13'er Schrauben) |   |
| Die beiden Schrauben des Motorhalters und den Motorhalter entfernen. |  |
| Jetzt kann man die obere Leitung am Anschlussblock abschrauben. |  |
